6. 5.1工作原理

脈衝袋式除塵器是采用噴吹係統，周期性地向濾袋內或濾袋外噴吹壓縮空氣，以達到淸 除濾袋上粉塵的一種袋式除塵器。

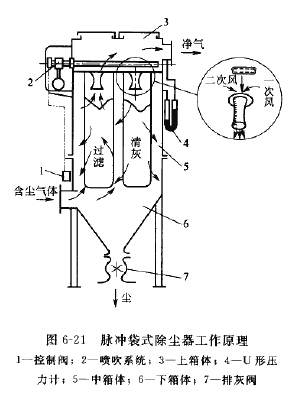

脈衝袋式除塵器的工作原理如圖6-21所示D 含塵氣體由進氣口進人下箱體，含塵氣體穿過濾 袋經文氏管進人上箱體，被淨化氣體由排氣口排 出，粉塵被吸附在濾袋上。隨著時間的增加，吸 附在濾袋上的粉塵越積越多，阻力也越來越大， 當達到控製的限定範圍時，脈衝控製儀發出信 號，按順序觸發各控製閥，開啟脈衝閥，氣包內 的壓縮空氣經脈衝閥，至噴射管的各孔噴出，再 經文氏管噴射到各濾袋內。濾袋在氣流的反向作 用下急劇膨脹，使積附在濾袋上的粉塵被淸除， 濾袋得到再生。被清除的粉塵落人灰鬥，經排灰 閥排出*這樣反複循環，保證除塵器正常運行。

6.5.2噴吹係統

噴吹係統的組成如圖S-22所示。脈衝閥A 端接壓縮空氣氣包，S端接噴射管，背壓室接 控製閥。控製閥由脈衝控製儀控製，當脈衝控 製儀無信號輸出時，脈衝閥處於關閉狀態；當脈衝控製儀發出信號時，控製閥將脈衝閥開啟，壓縮空氣由氣包通過脈衝閥.經噴射管小孔噴入 文氏管，引發二次氣流，進行清灰。
