除塵器_推焦（jiāo）車除塵器_裝煤（méi）車除塵器_布袋除塵器_【闊（kuò）海環（huán）保】

袋式除塵（chén）器應用領域常見的幾（jǐ）種濾袋腐蝕問題
　　腐蝕是布袋除塵器除塵濾袋損壞（huài）的常見的原因之一，由（yóu）於（yú）煙氣中含有多種腐蝕性物（wù）質，且在高溫環境下腐蝕（shí）作用更（gèng）大，從而會造成濾（lǜ）袋損壞。產生腐（fǔ）蝕的主要原因有水解（jiě）、氧化、酸、堿腐蝕。其中主要以水解（jiě）、氧化原因（yīn）造成損壞（huài）較多，而酸腐蝕較少，堿腐蝕（shí）則更少。
　　（1）酸（suān）、堿腐蝕
　　腐蝕（shí）的主要原因是煙氣中含有酸、堿性成分，隨著這（zhè）些化學物質氣體的濃度變化而（ér）改變露點，如果除塵器（qì）在露點以下開機或停機時，廢氣中的SO2遇水形成（chéng）H2SO4，就會造成濾袋纖維發生（shēng）硬（yìng）化、變形從而失去強度而損壞。

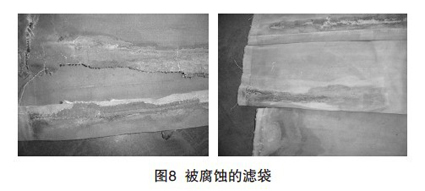

　　腐蝕損壞的痕跡多為放射狀，並在（zài）濾袋表麵形成大麵積變色，造成濾袋變硬、變脆並出現少量不規則圓周洞，但與火星燒穿濾（lǜ）袋產生的不規則圓周洞不同，是可用肉眼（yǎn）分辨出來的。圖8為（wéi）河南某氧化鎂廠氯化工段的煙氣中的HCl含量非常高，PTFE濾袋平均使用壽命不到3個月（yuè），就被腐蝕得千（qiān）瘡百孔無（wú）法繼續使用。所以，如果在此條件下進（jìn）行脈衝（chōng）清洗濾袋，將會加速濾袋（dài）的損壞（huài）。

　　除了酸、堿腐蝕外，有機溶劑等對除塵布袋的腐蝕（shí）也是不容忽（hū）視的，如垃圾焚燒尾（wěi）氣中某些微含量物質對濾袋的損害，目前還無法對其（qí）作出合理的解釋，因為這些物質的含量實在是（shì）太低了（le），低到甚至無法（fǎ）檢測到，但它們是實實在在地存在於尾氣中，造成的危害（hài）是極大的。如溴蒸氣（qì）（Br2）雖然其（qí）含（hán）量極微，但對濾袋（dài）造成的損害是致（zhì）命的（de）。
　　（2）水解
　　纖維水解（jiě）是水分子進入到纖（xiān）維中並與高分子發（fā）生化學反應，使其分子鏈斷裂生成（chéng）新（xīn）的小（xiǎo）分子物質的過程。由於分子量變（biàn）小（xiǎo），纖維抗拉強度減弱而損壞。以縮聚型聚合體（tǐ）生產的合成纖維（wéi）是不耐水（shuǐ）解的。如常用的聚酯類、諾梅（méi）克斯等濾料是很容易發生（shēng）水解的。
　　隻有（yǒu）在（zài）高溫、濕度、化學品這三個因（yīn）素共同（tóng）作用（yòng）下，才能激活分子，發生水解現象。煙氣中水（shuǐ）分子含量和溫度越高，濾袋水解越（yuè）嚴重。不同的濾料其水（shuǐ）解（jiě）溫度也不相（xiàng）同。其中P84是目前（qián）所用濾袋中抗水（shuǐ）解性較差的一種。

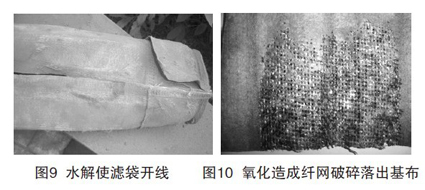

　　水解痕跡為顏色混濁，濾袋（dài）強度（dù）嚴重下（xià）降，易破損。縫紉線發（fā）生水解後，濾袋從（cóng）縫紉（rèn）線處開裂，使濾袋不再是筒（tǒng）狀。濾袋縫（féng）紉線斷裂如（rú）圖（tú）9。
　　（3）氧化
　　纖維氧化是纖維中分子失去（或離解）電子的過程，如PPS纖維，在高溫（wēn）（150℃）條件下氧分（fèn）子攻擊分子中的“S”，並與之（zhī）結合。造成PPS纖維變色、變硬、變（biàn）脆，強度降低而破損，嚴重時纖網（wǎng）會破碎而脫離基布（如（rú）圖10）。氧化是濾袋（dài）損壞的又一主要（yào）因素。抗氧化性能較差的濾料主要有：聚丙烯、聚苯硫醚（PPS）等。
