通常小型脈衝除塵器清灰壓力較髙，為0.4?0.7MPa，TBLM係列低壓脈衝袋式除塵器 清灰壓力為常規小型除塵器的1/10左右，即0.02?0.08MPa,它是技術上不斷提高、更新和 完善的新一代產品。

該設備可廣泛用於溫度低於1001C的含塵氣體的氣、塵分離作業，由於脈衝清灰氣源無 油、無水、不會汙染。故特別適用於食品、糧食、醫藥、衛生等行業> 也可用於冶金、水泥、 礦山、鑄造等行業。

1.主要設計特點

(1)圓筒形箱體，箱體剛度、強度好。

(2)含塵氣體切向離心人機，起到初級降塵淨化功能，提高了除塵效果。

(3)淸灰脈衝氣源壓力低，本係列設備特有的低壓0.05MPa噴吹技術使脈衝閥使用壽命 大大延長。氣源配套：單台濾塵器可配套滑片或低壓氣泵；多台設備，可配套低壓風泵亦可配 套羅茨鼓風機集中供氣。

(4)占地麵積小、噪聲低、設備設計緊湊。低壓風泵噪聲為78dB。

(5)由電子信號直接啟動低壓脈衝電磁閥實現噴吹，放氣量大，性能先進可靠。

(6)脈衝控製采用脈衝控製儀，具有智能化，實現了噴吹間隔和脈衝寬度輸入數字化，輸出監控化，穩定性好，可靠性高。

2.結構

TULM係列袋式除塵器分設上箱體、中箱體、下箱體和支腿四部分。上箱體內置電磁閥、 氣包、噴吹管、花板等零部件，周向置淨氣出口；中箱體內置濾袋，濾袋固定架，彈簧籠骨等 零部件，切向置含塵氣體人口，周向置中檢修門；下箱體內置刮灰板，下置刮板減速電機和關 風器電機，周向設灰鬥檢修門。各箱體間加墊橡膠墊密封，以螺栓連接。.

支腿焊接在錐形下箱體上，起支承和固定整個濾塵器的作用。

3.工作原理

當含塵氣體從箱體進風口切向進入箱體後，一部分較粗顆粒粉塵由於離心力的作用， 沿筒壁旋轉落人灰鬥，起到初級除塵作用，另一部分較細的粉塵被滯留在袋外，淨化後的 氣體穿過濾袋進人上箱體由排風U排出，當濾袋表麵的粉塵在過濾過程中不斷增加時，濾 塵器阻力亦將增大，為使設備維持在限定（一般0.8?1.2kPa)範圍內，必須進行清灰以達 到抖落粉塵，降低阻力的目的。該係列產品是采用控製器控製的低壓脈衝噴吹清灰的辦法， 使各濾袋在其接受噴吹及誘導氣源的作用下造成布袋瞬時間鼓脹，抖落粉塵，並由排灰機 構排出》

脈衝閥工作原理。當低壓電磁閥未接通電源時，電磁膜片關閉泄放孔，此時，a室的壓縮 空氣經由節流孔進人b室，大膜片在b室內的壓縮空氣和彈簧的共同作用下（大膜片在b室受 壓麵積比在a室受壓麵積大），被緊壓在噴吹管上，噴吹管不噴吹；當低壓電磁閥接通電源時， 電磁膜片被吸離泄放孔，排氣孔接通，b室內的壓縮空氣則經由泄放孔和排氣孔排出閥體之 外，由於泄放孔截麵積遠大於膜片上節流孔截麵積，故b室壓力由於空氣補足不上而大大降 低，使大膜片受b室壓力（空氣壓力和彈簧共同作用）小於a室壓力（壓縮空氣產生的壓力）， 大膜片被上抬，壓縮空氣則經由噴吹管噴出噴吹布袋，造成布袋瞬間時鼓脹，抖落粉塵。

4.型號規格參數

(1) TBLM係列低壓脈衝袋式除塵器基本參數如下：

①過濾風速：1?2m/min。②設備阻力：0.8?1.2MPh③漏風率：l/xm時，>99.5%。⑤脈衝噴吹壓 力：0. 05MPa

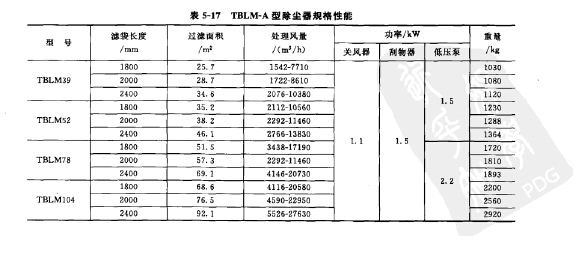

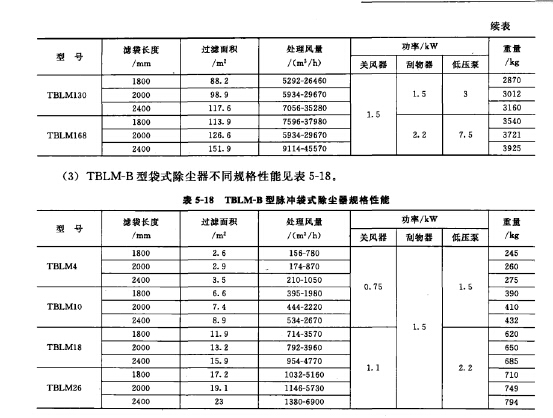

(2) TBLM-A型袋式除塵器規格見表5-17。

5. TBLM係列除塵器外形尺寸

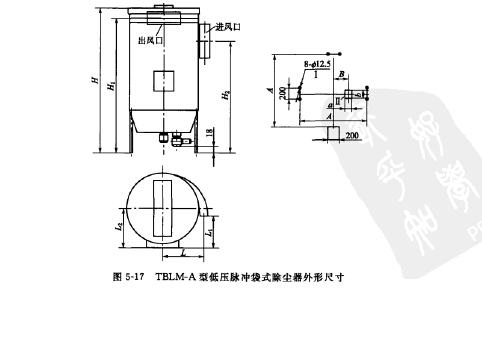

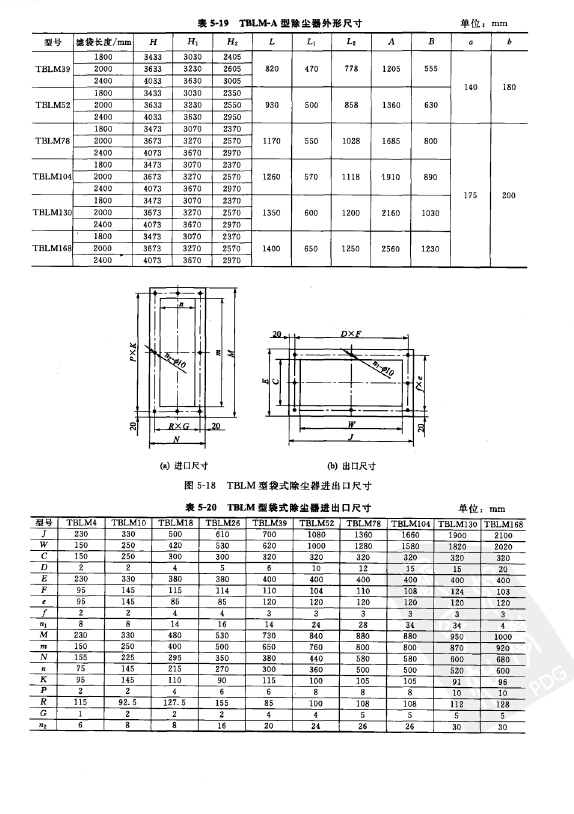

(1) TBLM-A型除塵器的外形尺寸見圖5>17和表5^19,其進出口尺寸見圖5-18和表5-20。

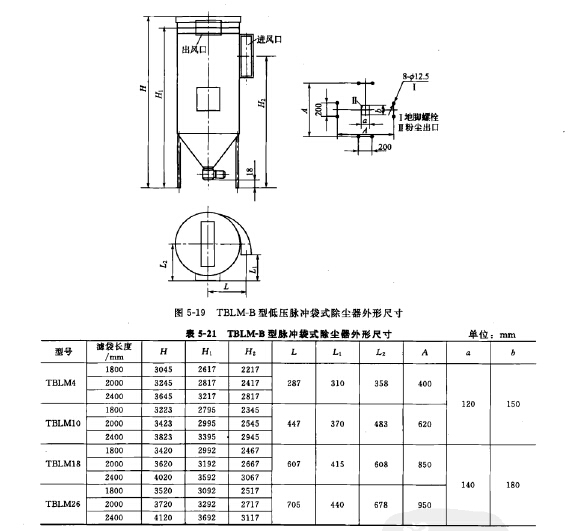

(2) TBLM-B型袋式除塵器外形尺寸圖5-19和表5-21,其進出口尺寸與TBLM-A相同。

6.配套裝置

(1)配套的ZLMC型脈衝控製儀技術參數如下：

①輸入電壓AC 180?240V 50Hz

②輸出電壓DC 24V

③輸出電流1A

④輸出路數：

26路，1?26任選；39路，]?39任選》

56路，1?52任選；65路，1?65任選。

⑤輸出脈衝間隔：1?60s (1?99s)可調

⑥輸出脈衝寬度：0.01?0.30s (0.01?0.99s)可調

⑦外形尺寸：210mmX270mmX80mm

⑧使用環境：溫度：一20?50*C;空氣相對濕度

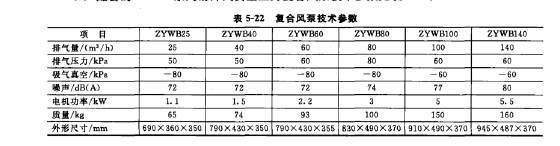

(2)配套的ZYWB係列滑片式真空壓力複合風泵技術參數見表5-22。

7.使用注意事項

(1)安裝

①根據實際安裝需要，在除塵器地腳尺寸不變的情況下，淨氣出口處可在水平麵內任意 轉動《X12°(n為正整數），以方便於現場空間裏管道布置。

②吊裝方法。吊運時可整機吊運，也可將濾塵器拆分為上箱體（含氣包和花板及控製分 配器）、中箱體（含檢修門）、下箱體、關風器及低壓風泵幾大部分，安裝時應注意使濾塵器處 於垂直狀態。

③現場安裝順序。a.將下箱體（錐形體帶支腿）就位，將下箱體上表麵找水平，上好地 腳螺栓。b.將中箱體就位，並與下箱體用蜾栓連接（注意在中箱體與下箱體間加橡膠密封 墊）。c.按淨氣出口方向要求吊裝上箱體，在中箱體與上箱體法蘭間加橡膠密封墊，並用螺栓 將兩個箱體緊密連接起來。d.選擇環境清潔、通風良好、地麵平整的地方放置低壓風泵。在 風泵進風口安裝好粉塵過濾裝置。e.將關風器與下箱體粉塵出口相連接，並按要求將油箱注 人機油。f.連接進出風口管路和壓縮空氣管路。g.選擇便於操作觀察位置，將電腦控製器裝 在濾塵器上。h.接通電腦控製器與低壓電磁閥的導電線，並將控製器、關風器、刮板電機和 低壓風泵的輸入導線與相應的電源接線柱連接起來。這裏要特別注意的是：此時電源接線柱應 呈斷開無電狀態，以保證人身安全。

(2)試車

①試運轉前應將所有的機件檢查一遍，尤其是螺栓及連接件，如有鬆動，應立即擰緊並 確認所有的潤滑部位都有潤滑劑。

②點動電源按鈕以檢查關風器、刮板和低壓風泵轉向是否正確。

③接通電腦控製器電源，檢查低壓電磁閥是否動作，是否與控製器顯示相協調；脈衝間 隔和脈衝時間調整後反應是否正確可靠。

④空車試運轉觀察壓力表壓力是否正常，各低壓電磁閥噴吹是否正常，風泵、關風器運 轉是否平穩。

⑤空車試運轉正常後，將濾袋裝人（濾袋必須包紮緊固以保證密封，並在工作中不至於 脫落）。

(3)運轉

①開車順序：關風器—刮板電機—低壓氣泵—電腦脈衝控製器—風網中的風機。

②停車順序：風網中的風機—（在風機停止一個脈衝周期之後）低壓氣泵—電腦脈衝控 製器—刮板電機—關風器。

③脈衝噴吹時間和噴吹周期的調整

脈衝噴吹時間在出廠前巳調整好，一般無需再調。

單獨供氣時，噴吹周期的調整原則是：觀察噴吹氣包壓力，在每次噴吹後壓力升到

0.05MPa左右，開始下一脈衝噴吹；集中供氣時，應將噴吹周期適當調小以控製過濾阻力。

(4)維護和保養為了使濾塵器充分發揮除塵效率，必須適時給以維護和保養：

①lOOOh向風泵軸承加一次LC-250型高滴點合成潤滑脂，每年更換一次潤滑脂；

②每半月對風泵濾清器進行一次清掃，以保持氣路暢通；

③經常檢查關風機減速電機的油箱的潤滑脂並及時補足；

④保持脈衝控製器表麵清潔；

⑤每周打開檢査門，檢査各濾袋是否正常，表麵積粉是否有過多現象，並查找原因，排 除故障I

⑥發現故障應及時停機，查找原因，修後再用；

⑦每年檢查1?2次脈衝閥中的大膜片，發現破損、老化的應及時更換。

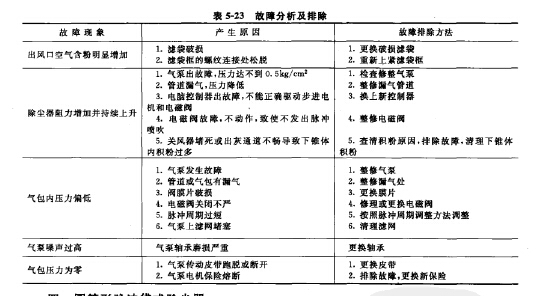

(5)常見故障排除常見故障分析及排除方法見表5-23。
