6.7.1結構特點

塑燒板除塵器的外形和結構同一般袋式除塵器，其結構特點是用塑燒板代替濾袋。適用 於處理氣量不大，氣體中含有一定水分、油分 的除塵場合。塑燒板內不需框架支撐，淸灰 時，采用脈衝噴吹淸灰，噴吹壓力為0.4? 0.6MPa,淸灰周期一般為10~30min。

塑燒板除塵器屬表麵過濾方式，主要是篩 分效應，除塵效率高，可達99.99%,可有效 除去lf«n以上的粉塵，體積小，排氣口的氣體 含塵濃度通常低於10mg/m3，壓力損失穩定， 除塵係統運行正常，維修保養方便。

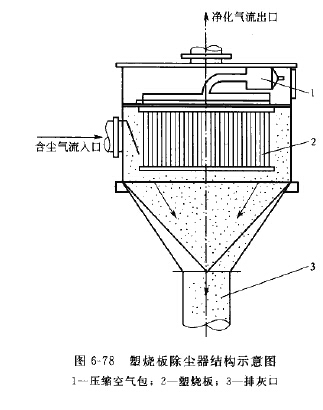

圖6-78為塑燒板除塵器結構示意圖。含塵 氣體從入口處進人中部箱體，淨氣經塑燒板內 腔進人淨氣箱，並經排風口排出。粉塵被分離 在塑燒板外表麵的PTFE塗層上，隨著塑燒板 外表麵粉塵的增加，阻力也增加，當阻力達到 —定限值或一定時間時，脈衝控製儀觸發開啟 噴吹閥，將壓縮空氣噴人需要清理的塑燒板內 腔中，反吹掉塑燒板外表麵的粉塵，粉塵在氣 流和重力作用下落入灰鬥。

6.7.2塑燒板

塑燒板是由高分子化合物粉體經鑄型、燒結成多空的母體，表麵和孔隙用惰性的氟化樹 脂處理，具有疏水性能，不但不粘幹燥粉塵，而且對含水、含油的粉塵也不易黏結。塑燒板 內部孔隙直徑為40?80f«n，表麵孔隙為4?6fim。

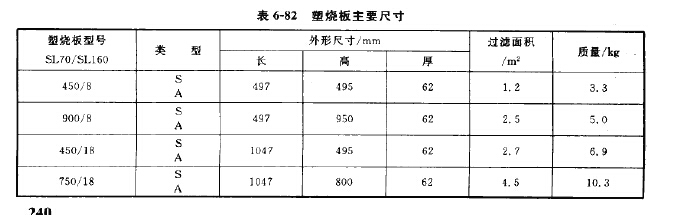

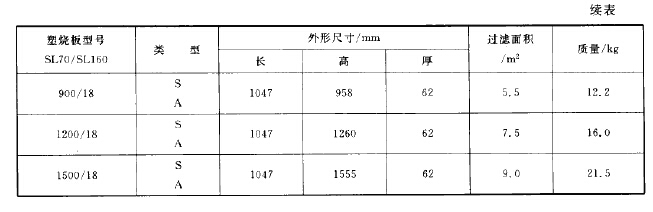

塑燒板外形似扁袋，外表麵呈波紋狀，內部有空腔，作為淨氣及淸灰氣流的通道。其主 要尺寸見表6-82。

6.7.3常溫塑燒板除塵器

常溫塑燒板除塵器有HSL型和DELTA型。其塗層有標準塗層、抗靜電塗層、不鏽鋼 塗層等。普通型過濾元件溫度達70^C„

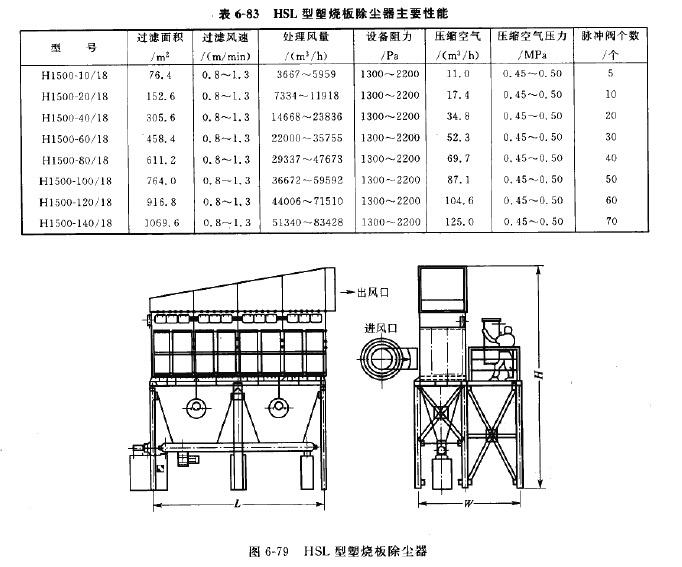

HSL型塑燒板除塵器主要性能見表6-83，外形尺寸見圖6-79和表6-84。

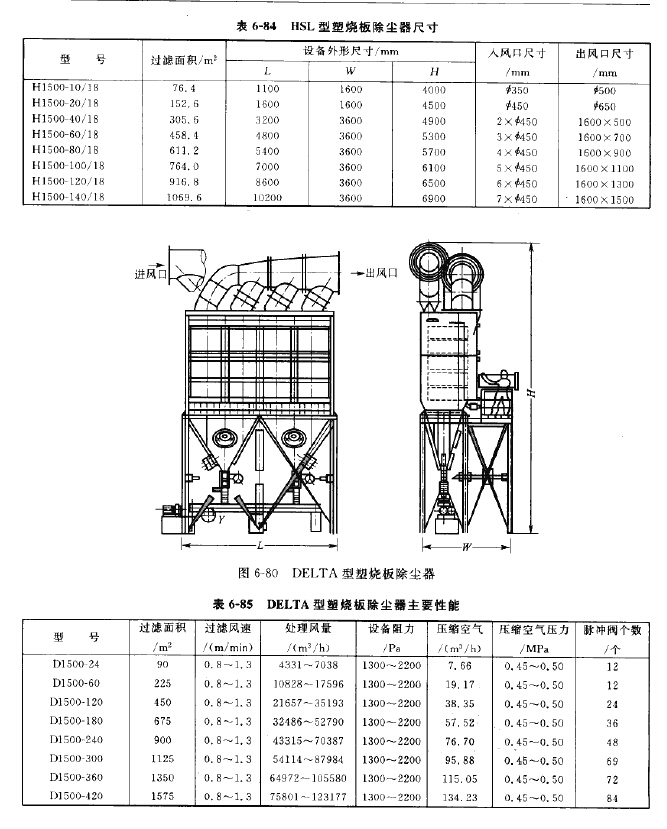

DELTA型塑燒板除塵器的主要性能見表6-85，外形尺寸見圖6-80。

6.7.4高溫塑燒板除塵器

高溫塑燒板除塵器與常溫塑燒板除塵器的區別是塑燒板的基料能耐髙溫。ALPHASYS 型髙溫塑燒板除塵器是以陶土、玻璃等材料為基質，耐溫可達350*C,有極好的除塵效率， 淨化值小於1 mg/m3,具有極好的化學穩定性。圓柱狀的過濾單元外表麵覆塗無機物塗層可以更好地進行表麵過濾。

髙溫塑燒板除塵器有一組或多組過濾單元，每個過濾單元由多根過濾棒組成。過濾單元 采用水平安裝方式，使結構緊湊，易於維修。采用常規的壓縮空氣脈衝清灰係統對過濾單元 逐個進行在線清灰。

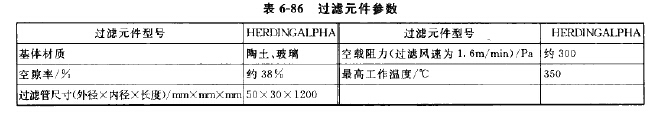

ALPHASYS型高溫塑燒板除塵器所用過濾元件參數見表6-86。過濾單元從潔淨空氣室 一側水平安裝，在高度方向可疊加至8層，在寬度方向可並排數列。

高溫塑燒板除塵器單個模塊過濾麵積為72m2;在過濾風速為1.4m/min時，處理 風量為6000m3/h。外形尺寸為1430mm X 2160mm X SGTOmrru 3個模塊過濾麵積為 216m2;在過濾風速為1. 4m/min時，處理風量為18000m3/h。外形尺寸為4290mmX 2160mm X 5670mm。
