濾筒式除塵器早在20世紀70年代已經出現，且具有體枳小，效率高等優點，但W其設備容小，過濾風速低，不能處理大風量，應用範圍窄， 僅在煙草、焊接等行業采用，所以多年來未能大量推 廣。由於新型濾料的出現和除塵器設計的改進，濾筒 式除塵器在除塵工程中開始大景應用。
一、濾筒式除塵器的特點
濾簡式除塵器的特點如下：①由於濾料折褶成筒狀 使用，使濾料布置密度大，所以除塵器結構緊湊，體積 小*②濾筒高度小，安裝方便，使用維修工作#小; ③同體積除塵器過濾麵積相對較大，過濾風速較小，阻 力不大；④濾料折褶要求兩端密封嚴格，不能有漏氣， 否則會降低效果。
1.除塵器構造
除塵器由進風管、排風管、箱體、灰鬥、淸灰裝 置、濾筒及電控裝置組成，見圖6-25。

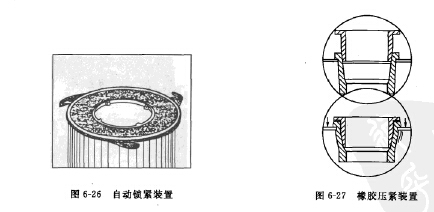

濾筒在除塵器中的布置很重要，濾筒可以垂直 布置在箱體花板上，也可以傾斜布置在花板上，用 螺栓固定，並墊有橡膠墊，花板下部分為過濾室， 上部分為淨氣室。濾筒除了用螺栓固定外，更方便 的辦法足fl動鎖緊裝ffl見圖6-26和橡膠壓緊裝置見圖6-27,這兩種方法，對安裝和維修 十分方便。濾筒式除塵器卸灰鬥的傾斜角應根據粉塵的安息角確定，一般應不小於60°。
濾筒式除塵器的卸灰閥應嚴密。
濾筒式除塵器的淨氣室高度應能方便脈衝噴吹裝置的安裝、檢修。
2.濾筒式除塵器工作原理
含塵氣體進人除坐器灰鬥後，由於氣流斷麵突然擴大，氣流中一部分顆粒粗大的尖粒在重
力和慣性作用下沉降下來；粒度細、密度小的塵粒進人過濾室後，通過布朗擴散和篩濾等綜合 效應，使粉塵沉積在濾料表麵，淨化後的氣體進人淨氣室由排氣管經風機排出。

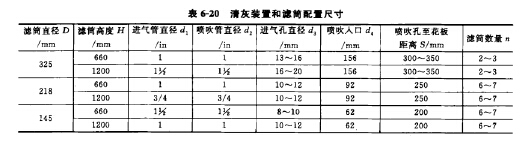

濾筒式除塵器的阻力隨濾料表麵粉塵層厚度的增加而增大。阻力達到某一規定值時，進行釀。見圖6-28所示，尺寸見表6-20。此時 脈衝控製儀控製脈衝閥的啟閉，當脈衝閥開 啟時，氣包內的壓縮空氣通過脈衝閥經噴吹 管上的小孔，噴射出一股高速髙壓的引射氣 流，從而形成一股相當於引射氣流體積1?2 倍的誘導氣流，一同進入濾筒內，使濾筒內 出現瞬間正壓並產生鼓脹和微動，沉積在濾 料上的粉塵脫落，掉人灰鬥內。灰鬥內收集 的粉塵通過卸灰閥，連續排出。
這種脈衝噴吹清灰方式，是逐排濾筒順 序清灰，脈衝閥開閉一次產生一個脈衝動 作，所需的時間為0.1?0.2s;脈衝閥相鄰 兩次開閉的間隔時間為〗?2min>全部濾筒 完成一次淸灰循環所需的時間為〗0?30min。由於本設備為髙壓脈衝淸灰，所以根據設備阻力情況，應把噴吹時間適當調長，而把噴吹間隔和噴吹周期適當縮短。
3.主要性能指標

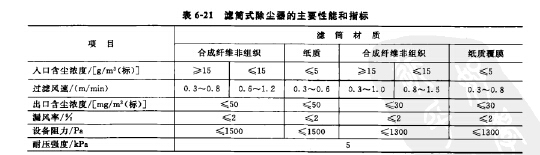

國家標準規定，濾筒式除塵器的主要性能和指標見表6-21和表6-22。

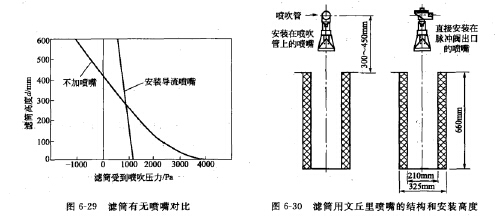

如果采用圖6-28濾筒清灰S，S?詠衝氣流沒有經過文丘裏就直接噴吹進人濾筒內部， 將會導致濾筒靠近脈衝閥的一端（上部）承受負壓，而濾筒的另一端（下部）將承受壓力 如圖P-29所示。這就會造成濾簡的上下部淸灰不同而可能縮短使用壽命，並使設備不能達 到有效清灰。
為此可在脈衝閥出口或者脈衝噴吹管上安裝濾筒用文丘裏噴嘴。把噴吹壓力的分布情況改 良成比較均勻的全濾筒高度正壓噴吹。
濾筒用文丘裏噴嘴的結構和安裝高度見圖6-30。

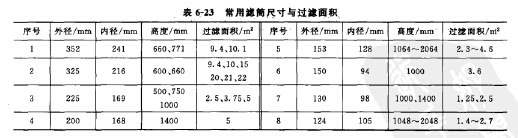

灰塵堆積在濾筒的折疊縫中將使清灰比較困難。所以折疊麵積大的濾簡（每個濾筒的過濾 麵積達到20?22m2) —般隻適合應用於較低人口濃度的情況。比較常用濾筒尺寸與過濾麵積
見表6-23。
濾筒式除塵器脈衝噴吹裝置的分氣箱應符合JB/T 10191-2000的規定。潔淨氣流應無水、 無油、無塵。脈衝閥在規定條件下，噴吹閥及接口應無漏氣現象，並能正常啟閉，工作可靠。
脈衝控製儀工作應準確可靠，其噴吹時間與間隔均可在一定範圍內調整。誘導噴吹裝置與 噴吹管配合安裝時，誘導噴吹裝置的噴口應與噴吹管上的噴孔同軸，並保持與噴管一致的垂直 度，其偏差小於2mm。
