除塵器_推焦車除塵器_裝煤車除塵器_布袋除塵器_【丝瓜草莓秋葵污WWW旧版官网環保（bǎo）】

除塵（chén）器設備（bèi）中鋼結（jié）構約占整個設備重量的70%以上，因而正確合理的選用鋼（gāng）結構的材質 (鋼種）和規格，對設備的投資，工（gōng）程質量與建設進度》都有很大的影響（xiǎng）。

1.材質

在工業與民用建築業，對鋼結構（gòu）材質的要求（qiú），在各種規範、規程設計手冊中都有比（bǐ）較詳細 具體（tǐ）的規定；結合這些多（duō）年來長期科學的實踐經（jīng）驗基礎上製定的（de）規定，來考慮除塵設備（bèi）的選材 是合適的。首先除塵設備沒有很大的垂直荷（hé）重，比一般的工業建築要小得多，也沒（méi）有高層建築 巨大的水平風力和地震力，也不會產生在使用期間（jiān）達幾百萬次的疲勞應力和頻率很高的麄動 力》大型除（chú）塵設備內無論是正壓式或負（fù）壓式大不超過7000?8000Pa (即0. 007?0. 008MPa),連低壓容器也（yě）夠不上，設（shè）備能（néng）承受帶塵氣體溫度都小於3001C,再大則須增設冷 卻器，或加混合冷風裝（zhuāng）S.否則布袋也受不了。鑒於以上情況除塵設備中（zhōng）的鋼結（jié）構可采用一般 常用的碳素鋼Q235鋼即可。

Q235鋼（gāng）又分為A、B、C、D四（sì）個等級（jí），除塵設備采用A級或B級即可；A級和B級的 化學成分和力學性能基本相同，區別是A級不要求（qiú）做衝擊試驗，而B級要用常溫（wēn）衝（chōng）擊試驗及 V形缺口試驗，主要是控製其韌性。從冶煉（liàn）脫氧方法上又可分成三種（zhǒng）不同的鋼即沸騰鋼（F)半鎮（zhèn）靜鋼（b)及鎮靜鋼（Z)。鎮靜鋼的優點是強度、韌性、冷脆敏（mǐn）感（gǎn）性、可焊性均優於沸騰鋼，可在（zài）衝擊（jī）荷載（zǎi）及低溫區 域（當地低設計氣溫在15*C以下）使用。沸騰鋼脫氧未淨的雜質，但塑性較好，可以用堿性（xìng）焊條施焊。我國近年來冶（yě）煉方法不斷提 高改進，在除塵結構中（zhōng）使用是可以保證安全（quán）的。

在選（xuǎn）擇除塵設備的鋼種要考慮的問題：在多個濾袋室的（de）設備中其室和室，室和外（wài）界的隔板 會受到壓和無壓的兩種（zhǒng）狀態，使壁板及加強（qiáng）構（gòu）件產（chǎn）生反複應力，灰鬥中也會有類似影響（xiǎng）。此外 在室外設計溫度較低的地區（我國北方）宜采用B類鋼。

根據經驗，一般鋼板材厚度不超過20mm,工型鋼（gāng）、槽鋼、角鋼厚度不（bú）超過12mm,在鋼 結（jié）構設計規範（GBJ 17)中屬於比（bǐ）較好類，設計強度不準減。以下是我們建議的除塵器各部（bù）位 選用的鋼種鋼號。

①濾袋室箱體壁板、灰鬥壁板、筘體與灰鬥間的承（chéng）上啟下的（de）承重梁，采用Q235B(b、Z)鋼。

②濾袋中（zhōng）的立椎、梁（liáng）、內撐杆（gǎn）、壁板內外加勁杆或肋（lèi），灰鬥內外加勁杆，內撐杆以及支 承濾袋室的下部框架、立柱、柱間支撐、平（píng）台梁、梯子、鋪板等均可采用Q235A(F、b、Z)鋼。

③地腳螺栓，一般屬設備附件，與設（shè）備一起供貨，采（cǎi）用Q235B鋼，其標準見GB 799。

2.規格

近年來國民經濟持續快速發展，冶（yě）金工業（yè）在產品數（shù）量及質量上有很大提高，產品的（de）規格和 品種也增（zēng）多（duō）不少，過去在除塵設備的鋼結構中常用普通的工、槽、角、板來製作，現在可用軋 製的H型鋼和冷彎型鋼替代，這些產品在市（shì）場上可以隨時買到。

軋製H鋼（gāng）與過去用三塊（kuài）板焊接而成的（de）所謂焊接H型鋼相比，其優點是省去四條主焊縫，焊接殘餘應力小（xiǎo），無須焊縫（féng）質量檢驗，無須焊（hàn）後校直變形，製作成本可節省30%左右，在除 塵設備中可廣泛用在下部框架之（zhī）立柱、橫梁、平台次梁及濾袋室中的立柱及橫梁等部位。

冷彎型鋼在我國生產已有數十年的（de）曆史（shǐ），過去使用者少，不（bú）被人（rén）認識（shí），近年來已有發展。 冷彎型（xíng）鋼壁薄，做成封閉方形或矩（jǔ）形，剛性好，抗扭性好，兩頭一封使之單麵腐（fǔ）蝕，單麵塗 裝，其（qí）開口型鋼可用作濾（lǜ）袋室壁板（bǎn）的加勁、檢修門及門框等。其閉口型鋼可用於濾袋室內支撐 及灰鬥支撐等。國外甚至（zhì）用大型閉口方鋼來做下部（bù）框架之立柱及柱間支掙。冷（lěng）彎薄（báo）壁型鋼比原 有普通型鋼可節省鋼材量15%?25%。

冷彎型鋼如遵照規（guī）範設計（jì）的構件，通常是（shì）以薄板局部失穩而達到破壞極（jí）限，故不必使用強 度較高的鋼種（zhǒng），仍采用Q235A或B鋼為宜，其技術條件見GB 6725。但（dàn）必須做冷彎彎心試驗。 製（zhì）作時須製訂合理的焊接工藝。

3.Q235鋼的主（zhǔ）要技術性能（néng）

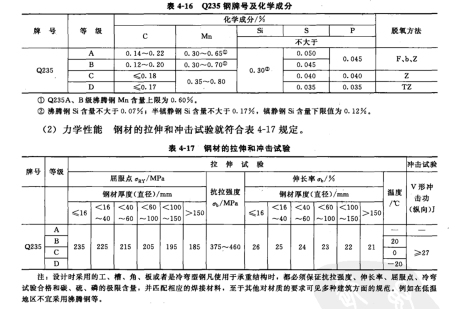

(1)鋼的牌號和化學成分（熔煉分析）應符合表4-16規定。
